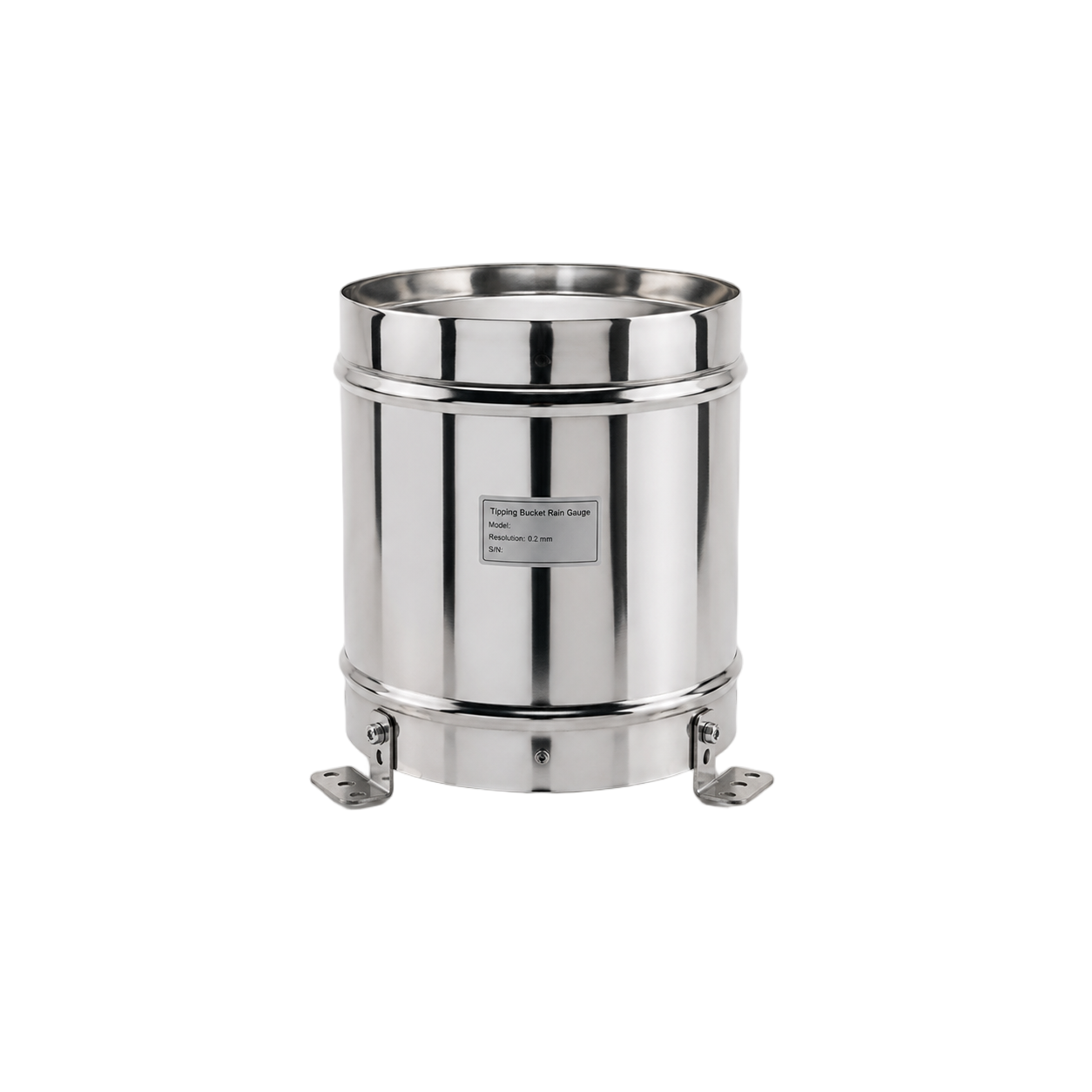

Pluviômetro de BásculaPluviômetro de Báscula

Monitoramento preciso da precipitação

O sensor pluviométrico é um pluviômetro de báscula desenvolvido para a medição contínua da precipitação pluviométrica. O equipamento capta a água da chuva e converte o volume coletado em pulsos elétricos, permitindo o registro, o processamento e a transmissão dos dados para dataloggers, estações meteorológicas e sistemas de monitoramento remoto.

Sua construção em aço inoxidável, o mecanismo de báscula com baixa resistência e o filtro removível proporcionam boa estabilidade, facilidade de manutenção e confiabilidade em aplicações meteorológicas, hidrológicas, agrícolas e ambientais.

Princípio de funcionamento

A precipitação é captada por um coletor circular com 200 mm de diâmetro. A água é direcionada por um funil até o mecanismo interno de báscula.

O conjunto possui dois pequenos compartimentos alternados. Quando um dos lados acumula o volume correspondente a 0,2 mm de precipitação, a báscula se inclina, esvazia a água coletada e posiciona o compartimento oposto para receber o próximo volume.

Cada basculamento aciona magneticamente um contato do tipo reed switch, gerando um pulso elétrico que pode ser registrado por um datalogger ou contador eletrônico. O ciclo se repete continuamente durante o evento de chuva.

A precipitação acumulada pode ser calculada pela relação: precipitação acumulada = número de pulsos × 0,2 mm. Por exemplo:

• 1 pulso: 0,2 mm
• 5 pulsos: 1,0 mm
• 10 pulsos: 2,0 mm
• 25 pulsos: 5,0 mm
• 50 pulsos: 10,0 mm

Aplicações

O Pluviômetro de Báscula pode ser utilizado em diferentes projetos e redes de monitoramento, incluindo:

• Estações meteorológicas automáticas
• Monitoramento ambiental
• Monitoramento hidrológico
• Estações fluviométricas e hidrométricas
• Monitoramento da qualidade do ar
• Estudos climáticos
• Pesquisas agrometeorológicas
• Agricultura e silvicultura
• Sistemas de irrigação
• Monitoramento de reservatórios
• Gestão de recursos hídricos
• Sistemas de prevenção de enchentes
• Monitoramento de desastres naturais
• Redes de alerta pluviométrico
• Estações remotas de campo
• Sistemas de abastecimento de água

O equipamento é indicado para monitoramento hidrológico, pesquisas climáticas e agrometeorológicas, sistemas de abastecimento e acompanhamento de eventos naturais.

Medição da intensidade da chuva

Além da precipitação acumulada, os pulsos gerados pelo pluviômetro podem ser utilizados para calcular a intensidade da chuva em um intervalo de tempo.

Considerando a resolução de 0,2 mm: intensidade = número de pulsos × 0,2 mm ÷ período de medição. Por exemplo, caso sejam registrados 10 pulsos em 5 minutos:

• Precipitação registrada: 10 × 0,2 = 2,0 mm
• Intensidade equivalente: 2,0 mm ÷ 5 min = 0,4 mm/min
• Intensidade horária equivalente: 0,4 × 60 = 24 mm/h

O cálculo pode ser realizado automaticamente pelo datalogger ou pela plataforma de monitoramento.

Saída por pulso

Na versão com saída por pulso, cada movimento completo da báscula aciona um reed switch e gera um sinal elétrico. Essa configuração apresenta como vantagens:

• Baixo consumo de energia
• Simplicidade de integração
• Compatibilidade com contadores e dataloggers
• Facilidade de transmissão
• Aplicação em estações alimentadas por bateria ou painel solar

Cada pulso representa, na configuração padrão, 0,2 mm de precipitação.

Comunicação RS485

A versão com comunicação RS485 permite a transmissão digital dos dados para:

• Dataloggers
• Controladores
• Estações meteorológicas
• Sistemas de automação
• Plataformas de telemetria
• Sistemas supervisórios
• Redes de monitoramento remoto

A alimentação elétrica dessa configuração é de 12 a 24 Vcc.

Coletor e filtro removível

O pluviômetro possui um coletor em aço inoxidável com filtro removível. O filtro ajuda a impedir a entrada de:

• Folhas
• Insetos
• Galhos
• Sementes
• Poeira
• Outros resíduos que possam obstruir o funil ou o mecanismo interno

A possibilidade de remoção facilita a limpeza periódica e contribui para a continuidade das medições durante longos períodos de operação.

Sistema de nivelamento

O correto nivelamento é fundamental para o funcionamento de um pluviômetro de báscula. O equipamento possui um nível de bolha integrado à parte inferior, que auxilia no ajuste horizontal durante a instalação.

Um equipamento desnivelado pode alterar o volume necessário para cada basculamento e introduzir erros nos valores de precipitação registrados. Por isso, o nivelamento deve ser verificado:

• Durante a instalação inicial
• Após atividades de manutenção
• Depois de ventos fortes ou impactos
• Sempre que o suporte for movimentado
• Durante inspeções periódicas de campo

Sistema de aquecimento opcional

O sensor pode ser configurado com sistema de aquecimento de 200 W a 220 V. Esse recurso pode ser utilizado para reduzir problemas relacionados a:

• Congelamento da água no coletor
• Acúmulo de neve
• Formação de gelo
• Bloqueio do funil
• Interrupção do mecanismo de basculamento

A necessidade do aquecimento deve ser avaliada de acordo com as condições climáticas do local de instalação. O sistema utiliza alimentação independente do circuito de medição.

Hastes contra aves

O equipamento pode ser fornecido com hastes opcionais instaladas ao redor do coletor. Essas hastes ajudam a reduzir:

• Pouso de aves sobre o pluviômetro
• Acúmulo de fezes no coletor
• Obstrução do filtro
• Alterações na área de captação
• Danos ou deslocamentos causados por animais

A utilização é especialmente recomendada em áreas rurais, portuárias, industriais e florestais.

Instalação

O pluviômetro deve ser instalado em uma superfície rígida, estável e perfeitamente nivelada. Recomenda-se:

• Instalar o equipamento em área aberta
• Manter a borda do coletor na posição horizontal
• Utilizar o nível de bolha durante o ajuste
• Fixar corretamente a base
• Evitar proximidade com árvores, paredes e coberturas
• Evitar locais sujeitos a respingos
• Manter distância de sistemas de irrigação
• Garantir que a saída de drenagem permaneça desobstruída
• Evitar superfícies que possam gerar respingos para dentro do coletor
• Proteger o cabeamento contra umidade, tração e danos mecânicos
• Manter acesso suficiente para inspeção e limpeza

A localização deve ser representativa da precipitação da área monitorada, evitando obstáculos que possam bloquear ou desviar a chuva.

Escolha do local de instalação

Obstáculos próximos podem interferir na captação da chuva, principalmente quando associados a ventos fortes. Devem ser evitados locais próximos a:

• Edificações
• Torres
• Árvores
• Muros
• Chaminés
• Silos
• Coberturas
• Equipamentos industriais
• Veículos estacionados
• Estruturas que causem turbulência

Também não se recomenda instalar o pluviômetro em áreas rebaixadas sujeitas a alagamentos ou em superfícies onde o escoamento possa atingir o coletor.

Manutenção preventiva

Para manter a qualidade das medições, recomenda-se realizar inspeções periódicas no equipamento. As principais atividades incluem:

• Limpeza do coletor
• Remoção de folhas e resíduos
• Limpeza do filtro
• Verificação da livre movimentação da báscula
• Inspeção do funil e do tubo de condução
• Verificação da saída de drenagem
• Conferência do nivelamento
• Inspeção do cabeamento
• Verificação das hastes contra aves
• Teste da geração de pulsos
• Verificação periódica da calibração

Não devem ser utilizados materiais abrasivos ou objetos que possam deformar o coletor, a báscula ou o mecanismo interno.

Verificação funcional

Uma verificação básica pode ser realizada adicionando lentamente um volume conhecido de água ao coletor e acompanhando a quantidade de pulsos registrados.

Como cada pulso representa 0,2 mm, o volume correspondente depende da área de captação do coletor. Para um coletor de 200 mm de diâmetro, cada 0,2 mm de chuva corresponde aproximadamente a 6,28 mL de água por pulso.

Esse valor é obtido a partir da área circular do coletor e pode ser utilizado como referência para verificações preliminares. Ensaios de calibração devem seguir procedimentos controlados e considerar a vazão de aplicação da água.

Configurações disponíveis

O pluviômetro pode ser configurado conforme as necessidades do projeto:

Tipo de saída:

• Pulso por reed switch
• RS485
• Configuração personalizada

Resolução:

• 0,2 mm por basculamento
• Outras resoluções sob configuração específica

Aquecimento:

• Sem aquecimento
• Com aquecimento e cabo de alimentação independente

Proteção contra aves:

• Sem hastes
• Com hastes contra aves

Comprimento do cabo:

• 5 metros
• 10 metros
• Outros comprimentos conforme o projeto

As opções de saída, resolução, aquecimento, proteção contra aves e comprimento de cabo são definidas conforme a configuração do equipamento.

Integração com sistemas de monitoramento

O pluviômetro pode ser integrado a:

• Estações meteorológicas automáticas
• Estações de monitoramento da qualidade do ar
• Dataloggers
• Sistemas de telemetria
• Redes hidrometeorológicas
• Sistemas de alerta de enchentes
• Controladores de irrigação
• Plataformas de monitoramento remoto
• Sistemas supervisórios
• Redes de monitoramento de barragens e reservatórios

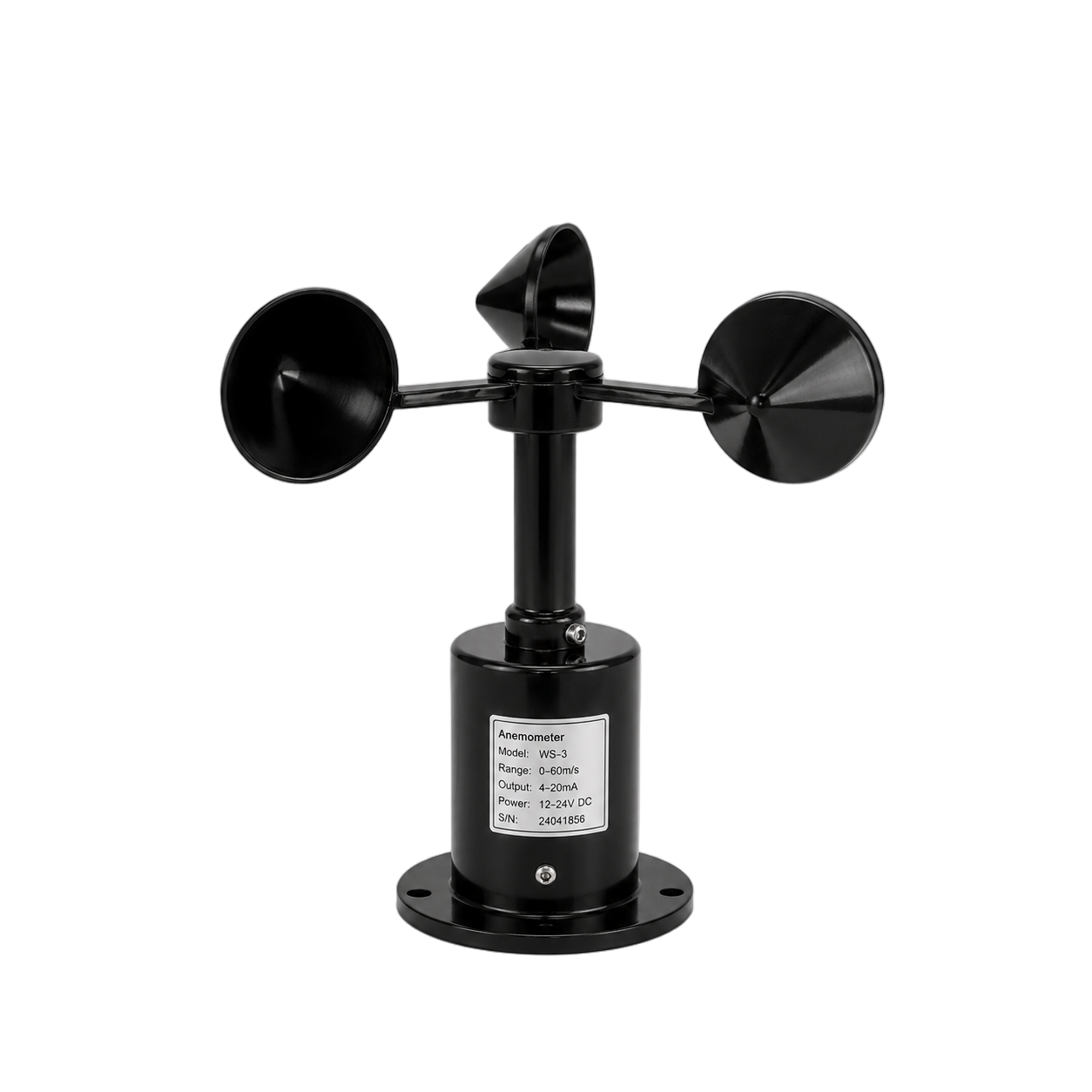

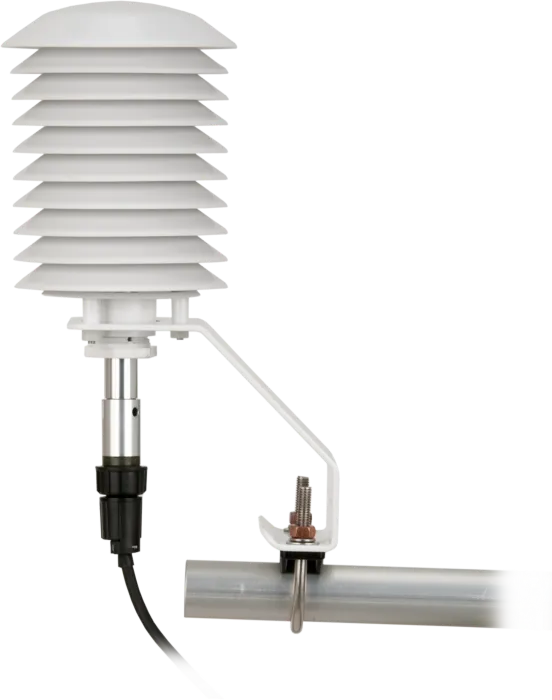

Quando utilizado em conjunto com sensores de temperatura, umidade, pressão atmosférica, velocidade e direção do vento e radiação solar, permite compor uma estação meteorológica completa.

Importância da precipitação no monitoramento ambiental

O monitoramento da chuva é fundamental para compreender processos meteorológicos, hidrológicos e ambientais. Os dados pluviométricos auxiliam na:

• Avaliação do regime de chuvas
• Identificação de eventos extremos
• Monitoramento de períodos secos
• Estudos de drenagem
• Avaliação do risco de enchentes
• Gestão de reservatórios
• Planejamento agrícola
• Controle de irrigação
• Estudos de erosão e transporte de sedimentos
• Interpretação dos resultados de qualidade do ar
• Avaliação da remoção de poluentes pela chuva

Aplicação em estações de qualidade do ar

Em estações de monitoramento da qualidade do ar, os dados de precipitação ajudam a interpretar reduções nas concentrações de material particulado e de determinados poluentes. A chuva pode promover:

• Remoção de partículas suspensas
• Lavagem de superfícies
• Redução temporária da ressuspensão de poeira
• Alteração da umidade do solo
• Mudanças nas condições de dispersão
• Modificação da operação de fontes emissoras

A análise conjunta da precipitação com velocidade e direção do vento, temperatura, umidade e pressão proporciona uma interpretação mais completa das condições atmosféricas.
